VERIFICA RETTILINEITA', PERPENDICOLARITA' E PLANARITA' MACCHINA UTENSILE 3 ASSI.

Scopo della misura, Verifica di :
A- Rettilineità verticale e orizzontale asse X
B- Rettilineità verticale e orizzontale asse Y
C-Perpendicolarità Assi X Y su tutta la corsa
D- Planarità piano XY

Operazioni:


FASE1 : ALLINEAMENTO DEL LASER LUNGO L'ASSE X E MISURA.

Fase-1a Porre il mandrino con i sensori vicino al laser, livello il laser e azzerare i sensori .
Fase-1b spostare il mandrino all’estremità della corsa e rimettere a zero le letture usando le regolazione sul laser. Ripetere 1 e 2 fino a che non si legge zero (o quasi) vicino e lontano (mantenere la livella verso Y azzerata).
A-MISURA RETTILINEITA' VERTICALE E ORIZZONTALE ASSE X :
muovere il mandrino nelle posizioni intermedie di X e registrare la rettilineità orizzontale dY e verticale dZ. Per avere un grafico utilizzare il programma Read-8.



FASE2: MISURA DELLA PERPENDICOLARITA' XY E RETTILINEITA' Y.
Fase-2a posizionare il mandrino vicino al laser e azzerare i sensori sul visualizzatore.
Fase-2b muovere il mandrino alla estremità della corsa di Y e azzerare la lettura del sensore verticale tramite la regolazione sul laser.
C- MISURA PERPENDICOLARITA' XY:
Il valore di dX letto sul sensore orizzontale è l'errore di perpendicolarità.
B- MISURA RETTILINEITA'VERTICALE E ORIZZONTALE ASSE Y:
Muovere il mandrino nelle posizioni intermedie di Y e registrare la rettilineità orizzontale dX e verticale dZ. Per avere un grafico utilizzare il programma Read-8.
Nota: per misure più precise ripetere la fase A di allineamento prima di misure definitive.
D- MISURA DELLA PLANARITA' DEL PIANO XY :
Muovere il mandrino nelle posizioni del piano XY da misurare e registrare i valori . Per avere un grafico utilizzare il programma Plane 5.

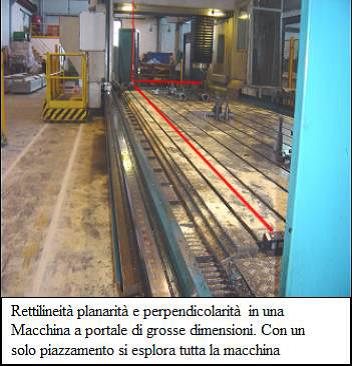

                                                      ESEMPI DI MISURA DI PERPENDICOLARITA’.
