SERIE L730-L740

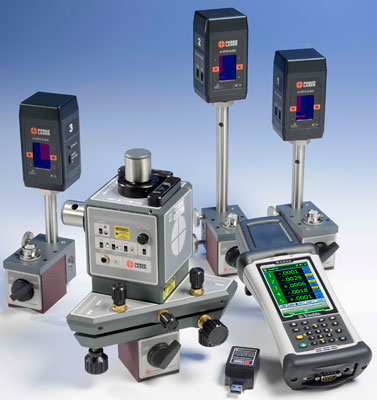

Il Sistema Laser di allineamento L730 è progettato per i costruttori di macchine utensili per tagliare i tempi di costruzione, migliorando l’efficienza nell’allineamento e montaggio delle macchine. Permette di allineare macchine e parti di macchina con precisione e velocemente senza modificare il concetto acquisito da anni di un piano di riferimento, della bolla e del comparatore e per questo viene rapidamente accettato dagli operatori. Determinante per l’ottimizzazione del rapporto Costi-Qualità e Costi – Unità di Prodotto.

APPLICAZIONI: Le applicazioni tipiche includono l’allineamento ed il parallelismo delle macchine utensili, la geometria della macchina, la rettilineità delle guide, perpendicolarità degli assi rotanti e dei mandrini, distanza e geometria di piani paralleli. Rollio, inclusi gli assi verticali.

PRINCIPIO DI FUNZIONAMENTO: Il sistema lavora per mezzo di raggi laser rotanti che producono dei piani di riferimento. I 3 piani prodotti sono mutamente perpendicolari tra di loro. I sensori posti sulle parti da misurare verificano lo scostamento dai piani di riferimento.

CARATTERISTICHE PRINCIPALI:
• Senza contatto
• SENZA FILI (radio e batterie)
• Accensione e Spegnimento automatico sensori
• Utilizzo di più sensori contemporaneamente
• Precisione su grandi distanze (1µm/m)
• Due bolle di precisione incorporate (5µm/m)

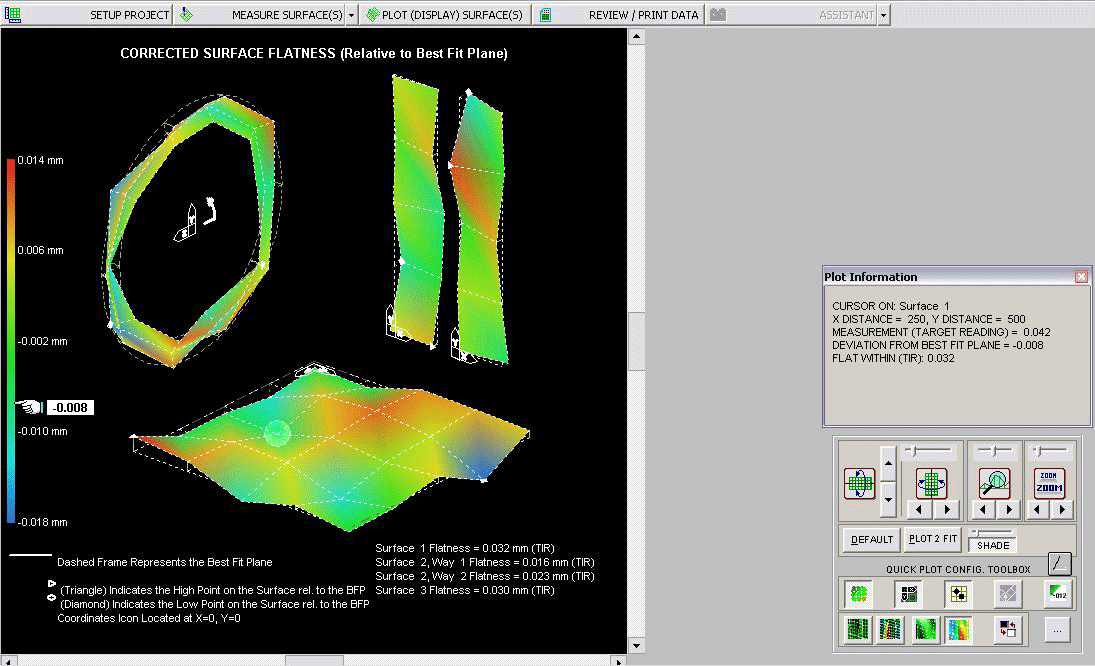

• Rapporto di misura e grafici statistici
• Sistema certificato tracciabile N.I.S.T.
• Uso intuitivo con facile apprendimento


MISURA E ALLINEAMENTO DI:
• Superfici, vie di corsa sia orizzontali che verticali, rettilineità perpendicolarità e parallelismo
• Controllo del Piombo di una superficie verticale fino a 30m
• Perpendicolarità fino a tre superfici o vie di corsa o linee di produzione e movimento

APPLICAZIONE:
• Montaggio e allineamento geometrico macchine
• Verifica e collaudo geometrico di planarità rettilineità parallelismo e perpendicolarità
• Allineamento linee a trasferta con stazioni di alimentazione o lavoro perpendicolari o transfer-line wing bases
• Presse ad iniezione per la plastica o injection molding
• Assemblaggio di grosse strutture in aerei o treni (allineamento sedili, allineamento piani, montaggio e allineamento ali e corpo velivolo,etc.)
• Allineamento rulli in: cartiere, rotative da stampa, linee trattamento film.
• Taglio laser e Water-jet di precisione.
• Misura e regolazione della planarità di quasi ogni superficie: quadra, flangie, guide o vie di corsa, cornici, cerchi, ecc.
• Macchine Utensili, Centri di lavoro, Gantries, Rettifiche di superfici o circolari, Foratrici, Elettroerosione.
• Macchine foratrici per circuiti stampati

DESCRIZIONE:
Il controllo della geometria delle macchine utensili e dei macchinari in generale è da sempre un’ operazione complessa e assai importante, specialmente quando le dimensioni delle macchine sono notevoli. Se il controllo viene eseguito con più strumenti diversi, è facile che la somma delle diverse incertezze pregiudichi la accuratezza finale, inoltre il tempo necessario per effettuare un controllo con diversi mezzi richiede tempi spesso molto lunghi. Il sistema di allineamento HAMAR LASER permette di eseguire con estrema semplicità e in pochissimo tempo tutti i controlli geometrici necessari con risoluzioni millesimali, per distanze fino a 60 metri con un’ottima ripetibilità, inoltre i collegamenti via radio, tra i diversi componenti permettono una estrema praticità senza ingombranti cavi. Tutti i componenti del sistema funzionano con batterie ricaricabili. E’ necessaria una sola persona per gestire il sistema. Il principio di funzionamento si basa sulla creazione di un raggio laser rotante che produce uno o più piani di riferimento (a seconda del modello) perfettamente piani (1,2 micrometri / m) e perpendicolari tra loro con tolleranza di 1” d’arco (5 micrometri / m). Uno o più bersagli (targets) opportunamente posizionati forniscono, ad un apparecchio di lettura, gli scostamenti rispetto al o ai piani di riferimento secondo una, due o tre direzioni (X, Y, Z). Nel caso di una macchina utensile un controllo geometrico della linearità dei movimenti, della planarità delle superfici, della perpendicolarità tra gli assi e del parallelismo tra le guide (es. macchina gantry) è realizzabile in tempi notevolmente inferiori rispetto a quelli richiesti con altri strumenti, e con meno risorse umane. L'accuratezza complessiva, per il modello più preciso, è di 2,5µm per metro. L’apparecchiatura viene fornita in una robusta valigia con ruote contenente gli accessori scelti: laser scanner, targets, prismi magnetici, aste calibrate con prolunghe, carica batterie e sistemi di lettura (palmare, display, interfaccia PC). Il sistema di allineamento geometrico HAMAR LASER viene fornito con il certificato di taratura tracciabile N.I.S.T.
